4. 管状生态浮床

【技术简介】

同漂浮板状生态浮床。

【应用范围】

小型河流，水流水位变化小。

【技术原理】

同漂浮板状生态浮床。

【技术要点】

采用PVC管制成框架，上层节点处安放植物，框架下方悬挂线形弹性材料。植物多采用狐尾藻、凤眼莲等浮叶植物。

【适用前景】

PVC 管无毒无污染，持久耐用，价格便宜，重量轻，能承受一定冲击力。不锈钢管、镀锌管等硬度更高、抗冲击能力更强，持久耐用。

【技术局限性】

PVC管质量大，需要另加浮筒增加浮力，价格较贵。

【典型案例】

丹阳市内城河生态修复项目一期（2016）

项目简介：丹阳内城河西南侧至开泰桥（老内成河），东南侧至香草河交界，东北侧至京杭运河，三处均设有节制闸。河道总长约3800m，河宽约21~27m，水深约4.3m，水域面积约90000 m²。开泰桥至迎春桥约900m、迎春桥至香草河交界处约1000m，挡墙形式为直立护坡，其余为二级护坡，水体流动性差。多年以来，沿河两岸污水直排现象严重，导致水体黑臭，河道生态功能基本丧失。

项目目标：主要水质指标达到Ⅳ类水水质标准。

主要技术方法：①生态浮床技术：泰桥至迎春桥河段、迎春桥至香草河段两侧均为硬质直立坡岸，水深4.3m。由于这两河段水位较深，无法进行挺水及沉水植物的恢复。为构建健康的水生生态系统，于该河段布设生态浮床，同时布设立体和普通型两种生态浮床。②人工湿地工程技术：阜阳桥至郑家桥段、郑家桥至迎春桥段、迎春桥至开泰桥段分布有多处集水井，当降雨量过大时，集水井会有雨污溢流发生。为避免溢流污水对河道水质造成太大冲击，本工程于每个集水井处设计小型人工湿地，使这部分雨水经由人工湿地处理之后，再排入河道。人工湿地系统是将污水有控制地投配到土壤处于饱和状态且生长有湿生沼泽植物的土地上，污水在沿一定期方向流动的过程中，在水生植物和土壤联合作用下得到净化的一种土地处理系统。在植物、微生物、填料在根际系统内的协同净化下，实现了有机物去除以及脱氮除磷的效果。

工程效果：项目实施后，河道水质满足设计目标，水体恢复清澈洁净，透明度达到2m以上，河道水生态系统功能恢复，水体景观及整体面貌焕然一新。

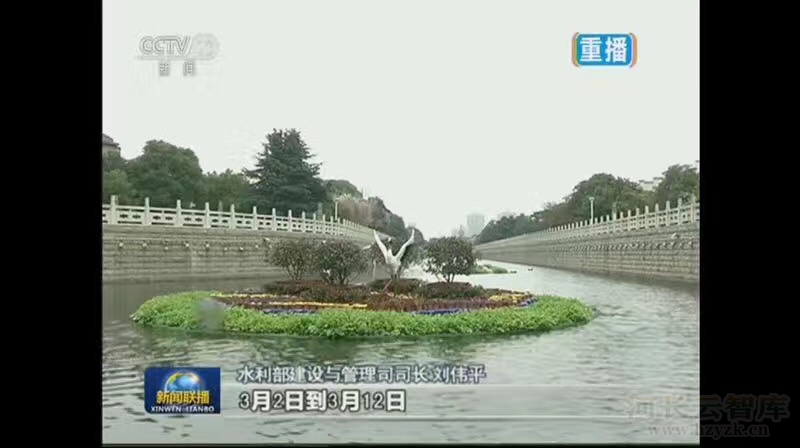

图7.1-7 央视对丹阳市内城河新颜的报道截图

联系方式：南京领先环保技术股份有限公司
